Technische Daten
Aufstellwinkel
0° bis 30° je nach Anforderung,
montierbar in Süd- und Ost/West-Ausrichtung
Modulkonfiguration
Max. 4 vertikal / 8 horizontal (typisch: 3 vertikal/6 horizontal)
Modultypen
Für alle marktüblichen Module
Tischlänge
Beliebig – Der Ausgleich thermischer Längsausdehnung der
Modulträger ermöglicht einen endlosen Aufbau
Gründung
Gerammte Pfostenprofile ohne weitere Fundamente
(Die notwendige Rammtiefe ist abhängig vom Untergrund)
Pfostenabstand
Abhängig von der Systemkonfiguration (Anzahl und Ausrichtung der Module, Systemwinkel, Schnee- und Windlasten)
Abstände bis 4 Metern möglich
Materialien
Profilsystem aus S350GD-ZM310 oder vergleichbar,
Verbindungselemente aus Edelstahl,
Rammpfosten erhältlich als ZM: 310/430/620/800, stückverzinkt
Verstell-möglichkeiten
Durch mehrfach gelochte Anschlussstellen können
Ungenauigkeiten in der Rammtiefe und Position begrenzt
kompensiert werden
Statik
Bei Angebot: Statische Vorbemessung zur Ermittlung des
Materialbedarfs
Bei Auftrag: Projektspezifische, geprüfte Statik gemäß
Eurocode EN 1090
Einsatzgebiet,
Voraussetzungen
Ramm- und tragfähiger Untergrund
Das System eigent sich für die Wind- und Schneelastzonen 1-4
Neigungsausgleichsstück: Zur Montage der Modulträger bei
bis zu 20° Hangneigung in Tisch-Querrichtung
Zusätzliche Pfosten / Profile zur Montage von z.B.
Wechselrichtern oder Profilvarianten mit Sonderlochung

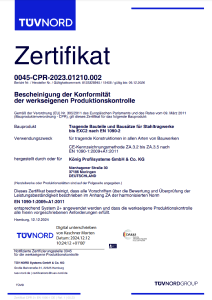

Geprüft
EN 1090, ISO 9001, CE-konform
